產品名稱  ——

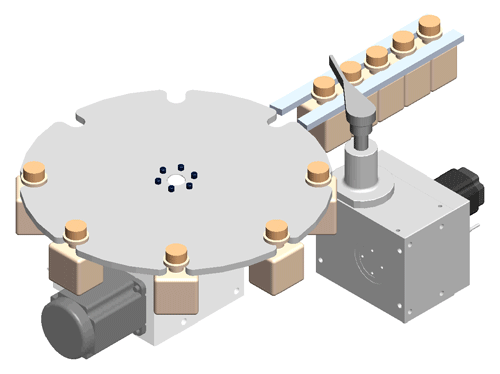

                        三共機械 SANDEX-FN 系列分度器，簡稱“FN系列“分度器。

產地說明  ——

                        杭州 / 日本

產品型號

 - 3.8FN / 4.5FN / 6FN / 7FN / 10FN / 12FN / 16FN / 22FN

產品特點

 - 輸入 / 輸出 最高支持200rpm

標準配置

 - 標準配用空心軸齒輪減速電機，可配合變頻器調速

機型		記號	單位	3.8FN	4.5FN	6FN
升降	擺動角度	φ	deg	0?180
	擺動精度	—	sec	請來電咨詢
	重復精度	—	sec	60
	輸入軸回轉速度	N	rpm	max.200
分度	工位數	S	—	2、3、4、6、8
	分度精度	—	sec	±120
	重復精度	—	sec	60
	輸入軸回轉速度	N	rpm	max.200
輸出軸許容扭矩				需計算參考扭矩功能表
提升量		LT	mm	max.16	max.20	max.25
提升重復精度		—	mm	±0.05
產品重量		—	kg	4.5	9	15

項目		記號	單位	7FN	10FN	12FN	16FN	22FN
升降	擺動角度	ψ	deg	0?90
	擺動精度	—	sec	請來電咨詢
	重復精度	—	sec	90	60	60	60	60
	輸入軸回轉速度	N	rpm	120	120	120	60	60
分度	工位數	S	—	2, 3, 4, 6, 8	2, 3, 4, 5, 6, 8, 10, 12	2, 3, 4, 6, 8
	分度精度	—	sec	±90	±60	±60	±60	±60
	重復精度	—	sec	90	60	60	60	60
	輸入軸回轉速度	N	rpm	max．120			max．60
輸出軸許容扭矩				需計算參考扭矩功能表
提升量		LT	mm	max.20	max.30	max.40	max．50	max．80
提升重復精度		—	mm	±0.1
產品質量		—	kg	25	27	70	110	240

* 更多資料，敬請來電咨詢
