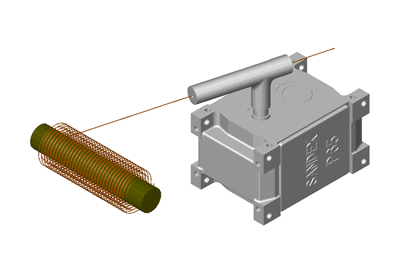

板型凸輪設計 配以平行軸輸入輸出

最適合移動步距較大的輸送型設備

全系列尺寸 滿足這類輕型 中型 重型應用

產品型號

 - P200 / P250 / P320 / P400

產品特點

 - 輸入 / 輸出 最高支持300rpm，輸送步距大

標準配置

 - 標準配用空心軸齒輪減速電機，可配合變頻器調速

項目		記號	單位	P200	P250	P320	P400
工位數		s		1,2,3,4,6,8
每分鐘分度數			ipm	0?300
標準凸輪曲線				変形正弦、変形等速度
輸出軸容許軸向負荷		P1	N	12936	15190	22540	26460
輸出軸容許徑向負荷		P2	N	13524	15288	23520	39200
輸出軸許容扭矩		Ts	N?m	需計算參照扭矩功能表
輸出軸抗扭剛度		K1	N?m/rad	3.19×105	5.26×105	1.08×106	1.46×106
輸出軸慣性矩		J0	kg?m2	請參考樣本
輸入軸容許軸向負荷		P4	N	12936	15190	22540	26460
輸入軸允許彎曲力		P5	N	18620	23520	41160	54880
輸入軸語序連續扭矩		P6	N?m	3136	4900	10780	14700
輸入軸抗扭剛度		K2	N?m/rad	3.19×105	5.26×105	1.08×106	1.46×106
輸入軸的慣性矩		J1	kg?m2	0.148	0.495	1.7	4.43
1DWELL 分度精度 （1,2,3,4 STOP)			sec	±60	±60	±60	±60
2DWELL 分度精度 （6,8 STOP)			sec	±120	±120	±120	±120
重復精度			sec	60	60	60	60
產品質量			kg	約220	約350	約750	約1400

注1）輸入軸的慣性矩為停止時的值

* 更多資料，敬請來電咨詢
