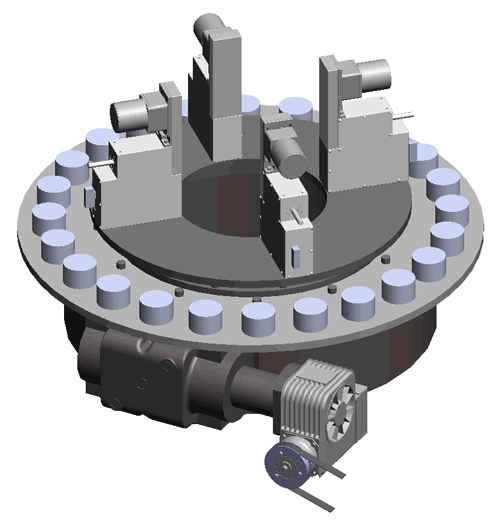

Do系列
外圈環形結構 內圈大中空設計
采用平緩運動曲線 適合大型勻速旋轉應用
配合三共減速箱 實現大減速比的穩定動力輸出
產品型號
- 25Do / 30Do / 35Do / 45Do / 55Do / 65Do / 80Do
產品特點
- 大口徑中空輸出軸以及薄型箱體
標準配置
- 標準配用空心軸齒輪減速電機，可配合變頻器調速
| 項目 | 單位 | 25Do | 30Do | 35Do | 45Do | 55Do | 65Do | 80Do |
| 工位數 | S | 16、18、20、24、30、32、36、40 | ←、48 | ←、60 |
| 輸入軸轉速 | rpm | 0?200 |
| 凸輪曲線 | 変形臺形、変形正弦、変形等速度、三共オリジナル、オーダーメイド |
| 輸出軸容許軸向載荷 | N | 15680 | 19600 | 24500 | 34300 | 44100 | 53900 | 73500 |
| 輸出軸容許徑向載荷 | N | 7840 | 10780 | 12740 | 16660 | 21560 | 26460 | 34300 |
| 輸出軸許容扭矩 | N?m | 需計算參考扭矩功能表 |
| 輸出軸抗扭剛度 | N?m/rad | 2.35×106 | 1.37×106 | 5.78×106 | 1.18×107 | 1.96×107 | 3.33×107 | 6.27×107 |
| 輸出軸慣性矩 | kg?m2 | 1.15 | 2.6 | 5.55 | 17.15 | 34.5 | 81.5 | 266.3 |
| 輸出軸的容許彎曲扭矩 | N?m | 343 | 441 | 686 | 1078 | 1470 | 1960 | 2940 |
| 輸入軸容許軸向載荷 | N | 2646 | 3822 | 4802 | 5586 | 7252 | 9800 | 11760 |
| 輸入軸最大重復彎曲力 | N | 1176 | 1470 | 2548 | 3528 | 4802 | 8330 | 11760 |
| 輸入中最大重復容許扭矩 | N?m | 117.6 | 186.2 | 372.4 | 588 | 833 | 1666 | 2842 |
| 輸入軸抗扭剛度 | N?m/rad | 8.33×103 | 1.47×104 | 2.45×104 | 3.82×104 | 5.49×104 | 1.08×105 | 2.25×105 |
| 輸入軸慣性矩 | kg?m2 | 1.4×10-3 | 3.0×10-3 | 7.75×10-3 | 2.58×10-2 | 5.2×10-2 | 0.111 | 0.36 |
1DWELL 分度精度 | sec | ±30 | ±30 | ±30 | ±20 | ±20 | ±20 | ±20 |
2DWELL 分度精度 | sec | ±60 | ±60 | ±60 | ±40 | ±40 | ±40 | ±40 |
| 重復精度 | sec | 30 | 30 | 30 | 20 | 20 | 20 | 20 |
| 產品質量 | kg | 約120 | 約200 | 約370 | 約500 | 約780 | 約1100 | 約2300 |
注1）輸入軸的慣性矩為停止時的值
