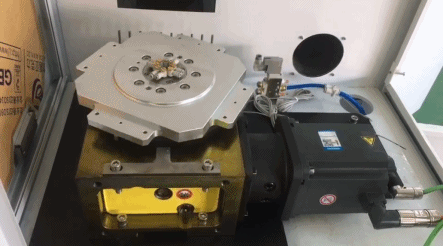

FRA·FRB系列
FRA/B系列產品采用三共RollerDrive零背隙凸輪結構，由國內現地化生產。
高剛性的鑄鐵箱體，具有高精度、高剛性、高減速比、中空輸出等特點、
可適配市場主流伺服品牌。豐富的機型可廣泛用于各種需要高精度任意定位的行業。
如；電子、汽車、醫療、零部件生產、檢測等FA自動化及加工行業。
產品型號
- FRA04 / FRA06 / FRA08 / FRA10 / FRA12
/ FRA16 / FRA20 / FRA25
- FRB06 / FRB08 / FRB10 / FRB12 / FRB25
產品特點
- 輸出軸的中空型輸出法蘭可直接安裝 工作盤 / 齒輪等
標準配置
- 適配市場主流伺服電機
FRA·B 40?FRA·B 12 能力表［脂潤滑時］| 機型 | FRA04 | FRA06 | FRA08 | FRA10 | FRA12 |
| 減速比 | 15 | 45 | 20 | 60 | 20 | 60 | 20 | 60 | 20 | 60 |
| 啟動停止時扭矩上限 | N?m | 67 | 155 | 211 | 647 | 1,098 |
| 靜態額定輸出扭矩 | N?m | 100 | 250 | 360 | 1,000 | 1,800 |
| 輸出軸最高轉速 | min-1 | 200 | 150 | 125 | 100 | 80 |
| 輸出軸額定轉速 | min-1 | 60 | 40 | 35 | 30 | 30 |
| 輸入軸換算內部慣性矩 | ×10?4kg?m2 | 0.23 | 0.21 | 0.80 | 0.38 | 2.85 | 0.66 | 5.64 | 0.97 | 17.30 | 4.65 |
| 分度精度 | 標準機型 | arcsec以下 | 90 | 60 | 40 |
| 高精度機型 | 45 | 30 | 20 |
| 重復精度 | 標準機型 | arcsec以下 | ±10 | ±7 | ±5 |
| 高精度機型 | ±5 | ±3 | ±2 |
| 平面振動 | 標準機型 | μm以下 | 10 |
| 高精度機型 | 2 |
| 輸出軸容許軸向載荷 | N | 3,000 | 12,500 | 16,500 | 21,000 | 50,000 |
| 輸出軸容許徑向載荷 | N | 2,000 | 11,000 | 14,000 | 18,000 | 35,000 |
| 輸出軸許容負載扭矩 | N?m | 100 | 700 | 1,000 | 1,700 | 5,000 |
| 產品重量 | kg | 9 | 10 | 20 | 22 | 35 | 40 | 50 | 55 | 95 | 100 |
FRA·B 40?FRA·B 12 能力表［油潤滑時］
| 機型 | FRA04 | FRA06 | FRA08 | FRA10 | FRA12 |
| 減速比 | 15 | 45 | 20 | 60 | 20 | 60 | 20 | 60 | 20 | 60 |
| 啟動停止時扭矩上限 | N?m | 82 | 191 | 260 | 796 | 1,352 |
| 靜態額定輸出扭矩 | N?m | 100 | 250 | 360 | 1,000 | 1,800 |
| 輸出軸最高轉速 | min-1 | 200 | 150 | 150 | 150 | 150 |
| 輸出軸額定轉速 | min-1 | 86 | 55 | 50 | 45 | 45 |
| 輸入軸換算內部慣性矩 | ×10?4kg?m2 | 0.23 | 0.21 | 0.80 | 0.38 | 2.85 | 0.66 | 5.64 | 0.97 | 17.30 | 4.65 |
| 分度精度 | 標準機型 | arcsec以下 | 90 | 60 | 40 |
| 高精度機型 | 45 | 30 | 20 |
| 重復精度 | 標準機型 | arcsec以下 | ±10 | ±7 | ±5 |
| 高精度機型 | ±5 | ±3 | ±2 |
| 平面振動 | 標準機型 | μm以下 | 10 |
| 高精度機型 | 2 |
| 輸出軸容許軸向載荷 | N | 3,000 | 12,500 | 16,500 | 21,000 | 50,000 |
| 輸出軸容許徑向載荷 | N | 2,000 | 11,000 | 14,000 | 18,000 | 35,000 |
| 輸出軸容許負載扭矩 | N?m | 100 | 700 | 1,000 | 1,700 | 5,000 |
| 產品重量 | kg | 9 | 10 | 20 | 22 | 35 | 40 | 50 | 55 | 95 | 100 |
