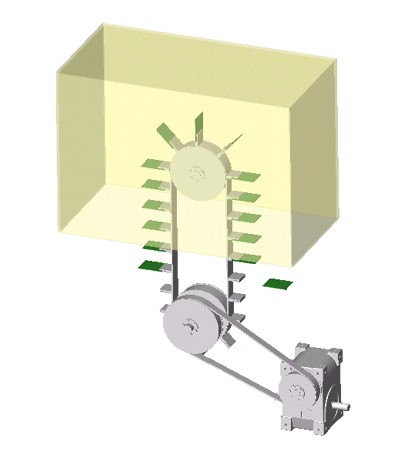

實心軸和法蘭面輸出一體化設計，成為輕載應用的通用產品。

內部采用高品質潤滑脂，實現了產品的長周期面維護。

可選配各類傳感器 控制器 和伺服電機進行配置，使整體性能更加優越。

產品型號

 - 4.5CD / 6CD / 7CD / 8CD / 11CD / 14CD / 17CD

產品特點

 - 輸出軸和安裝法蘭一體式結構，可直接安裝 工作盤 / 齒輪等

標準配置

 - 標準配用空心軸齒輪減速電機，可配合變頻器調速

SANDEX-CD系列分度器 特性表

項目	記號	單位	4.5CD	6CD	7CD	8CD
工位數	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?300
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	1274	1372	2156	4116
輸出軸容許徑向載荷	P2	N	1372	1392	2940	4116
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸的抗扭剛度	K1	N?m/rad	6.08×103	1.37×104	2.84×104	5.29×104
輸出軸的慣性矩	J0	kg?m2	3.5×10-4	6.0×10-4	1.7×10-3	4.0×10-3
輸出軸的容許彎曲扭矩	P3	N?m	33	34	63.7	80.8
輸入軸容許軸向載荷	P4	N	833	980	1470	3430
輸入軸最大重復彎曲力	P5	N	1078	1470	2078	2548
輸入軸最大重復容許扭矩	P6	N?m	39.2	58.8	93.1	245
輸入軸抗扭剛度	K2	N?m/rad	2.74×103	4.12×103	8.43×103	1.67×104
輸入軸的慣性矩(注1)	JC	kg?m2	9.0×10-5	4.75×10-4	1.5×10-3	2.25×10-3
1DWELL 分度精度		sec	±60	±45	±30	±30
2DWELL 分度精度		sec	±120	±90	±60	±60
重復精度		sec	30	20	15	15
本機重量		kg	7.2	13	18	33
箱體涂裝色			垂紋噴漆

注1）輸入軸的慣性矩為停止時的值

項目	記號	單位	11CD	14CD	17CD
工位數	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?300
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	5488	6880	7448
輸出軸容許徑向載荷	P2	N	6860	7860	8722
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸抗扭剛度	K1	N?m/rad	8.82×104	3.92×105	0.98×106
輸出軸的慣性矩	J0	kg?m2	2.18×10-2	4.9×10-2	0.19
輸出軸的容許彎曲扭矩	P3	N?m	220	255	353
輸入軸容許軸向載荷	P4	N	4704	4312	5782
輸入軸最大重復彎曲力	P5	N	4067	5488	9800
輸入軸最大重復容許扭矩	P6	N?m	392	735	1421
輸入軸抗扭剛度	K2	N?m/rad	2.74×104	7.8×104	1.37×105
輸入軸的慣性矩(注1)	JC	kg?m2	7.0×10-3	2.7×10-2	0.07
1DWELL 分度精度		sec	±30	±30	±30
2DWELL 分度精度		sec	±60	±60	±60
重復精度		sec	15	15	15
本機重量		kg	61	120	200
箱體涂裝色			垂紋噴漆

 注1）輸入軸的慣性矩為停止時的值

* 更多資料，敬請來電咨詢
